Bewegungsmelder mit Anzeige
Vorne schaut der Sensor in den Raum, daneben zeigt das Display, was los ist – an der Seite leuchtet eine rote oder grüne LED, und hinten sorgt die Lüftung für frische Luft. Hier siehst du jeden Schritt: welche Teile du druckst, wie die Bauteile an die Wände kommen und wie alles zusammenpasst.
- 8 Druckteile+ 6 kleine Klammern
- ca. 15 MinutenZusammenbau
- Ohne Werkzeugnichts löten, nichts schrauben
Das brauchst du
Bauteile
Die Händler sind Beispiele – passende Teile von anderen Händlern funktionieren genauso.
Gehäuse
Alle Teile stammen aus dem Breadboard FlexCase – ein Set für viele Projekte.
Deine Schaltung und deinen Mikrocontroller wählst du selbst: Auf dem Full-Breadboard ist viel Platz, Display, Sensor und LEDs erreichst du mit Jumper-Kabeln (Buchse–Stecker).
FlexCase im ShopTeile drucken
Acht Teile aus dem Set und sechs L-Klammern.
| Datei im Set | Stück | Platz |
|---|---|---|
| Full-Breadboard geteilt (Boden)1) Basis | 1 | Boden |
| Full-Breadboard geteilt (Deckel)1) Basis | 1 | Deckel |
| Bewegungsmelder HC-SR501 (S)8) Bewegungsmelder HC-SR501 | 1 | vorne links |
| LCD 16×2 (M)6) LCD 16×2 | 1 | vorne rechts |
| LEDs 5 mm ×2 (S)3) LEDs 5 mm | 1 | rechts |

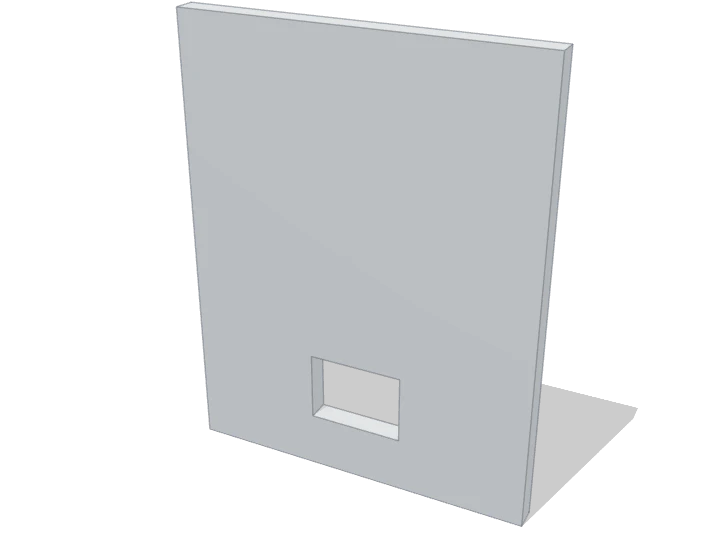

| Kabelausgang USB (S)11) Kabelausgang | 1 | links |

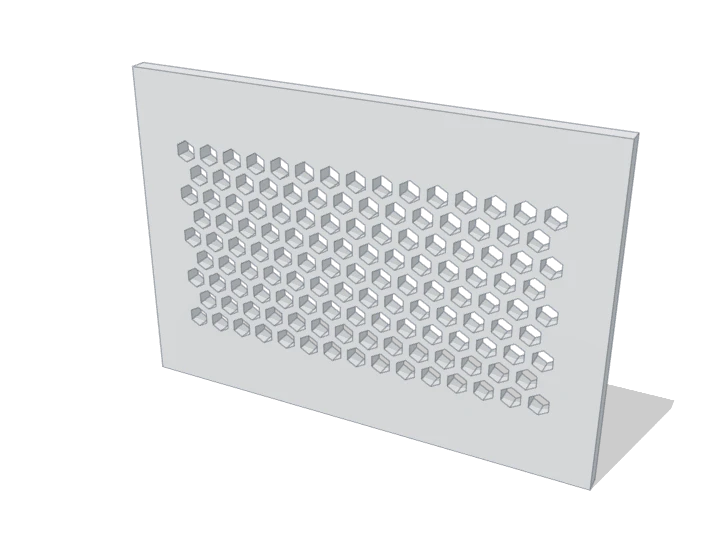

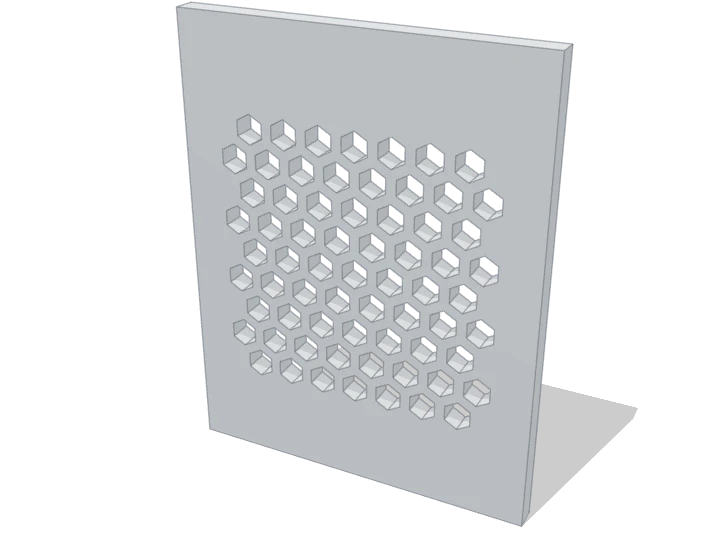

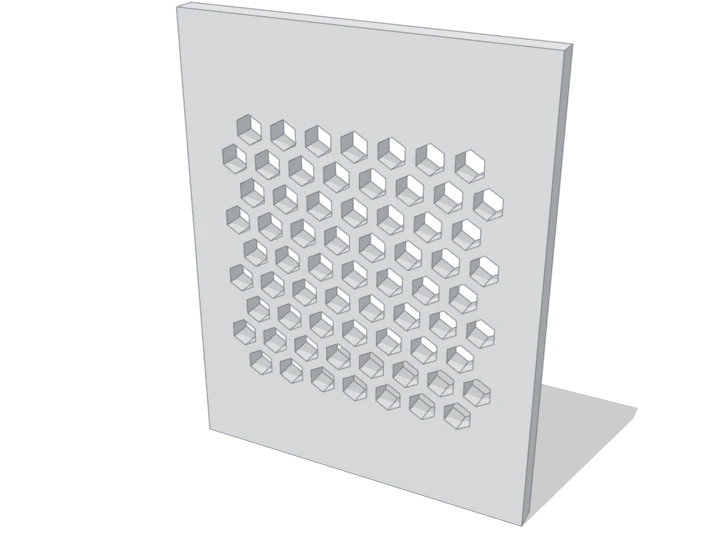

| Lüftung Waben (S)10) Lüftung | 1 | hinten links |

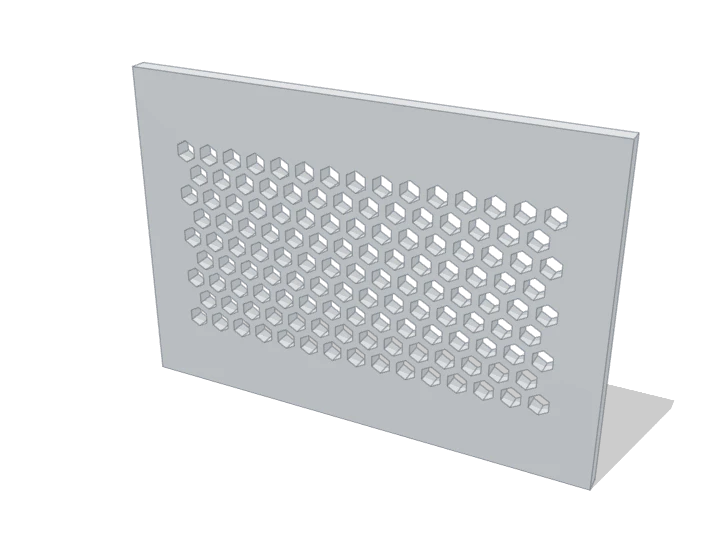

| Lüftung Waben (M)10) Lüftung | 1 | hinten rechts |
| L-Klammer 2,2 mm (Standard)2) Montage (L-Klammern) | 6 | 4 fürs Display, 2 für den Sensor |

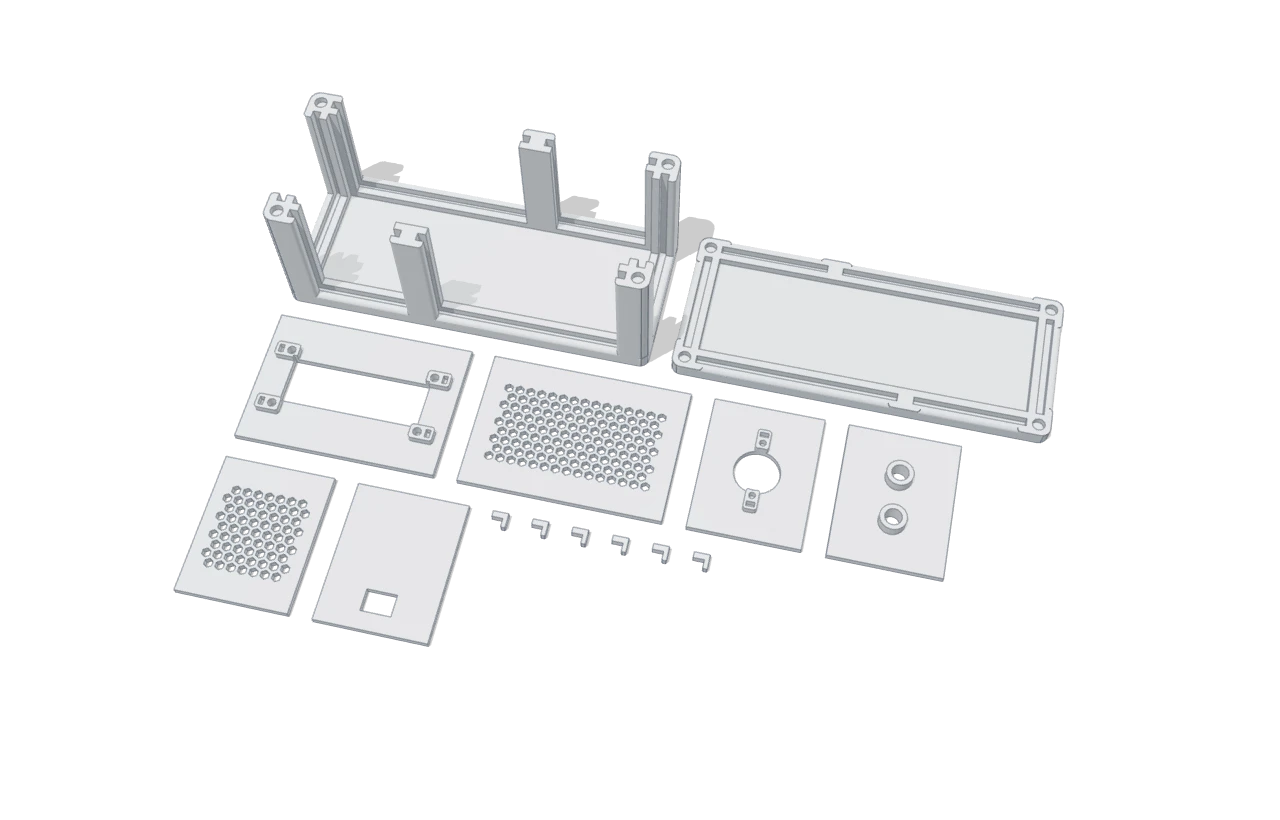

Die Dateien liegen schon so, wie sie gedruckt werden: Wände mit der Außenseite aufs Bett – dann wird die Front schön glatt –, der Deckel umgedreht. Die L-Klammern sind winzig: am besten mit auf die Platte einer Wand legen.
Jeder Drucker druckt etwas anders. Im Ordner „Montage“ liegen die Klammern deshalb in fünf Stärken – welche passt?

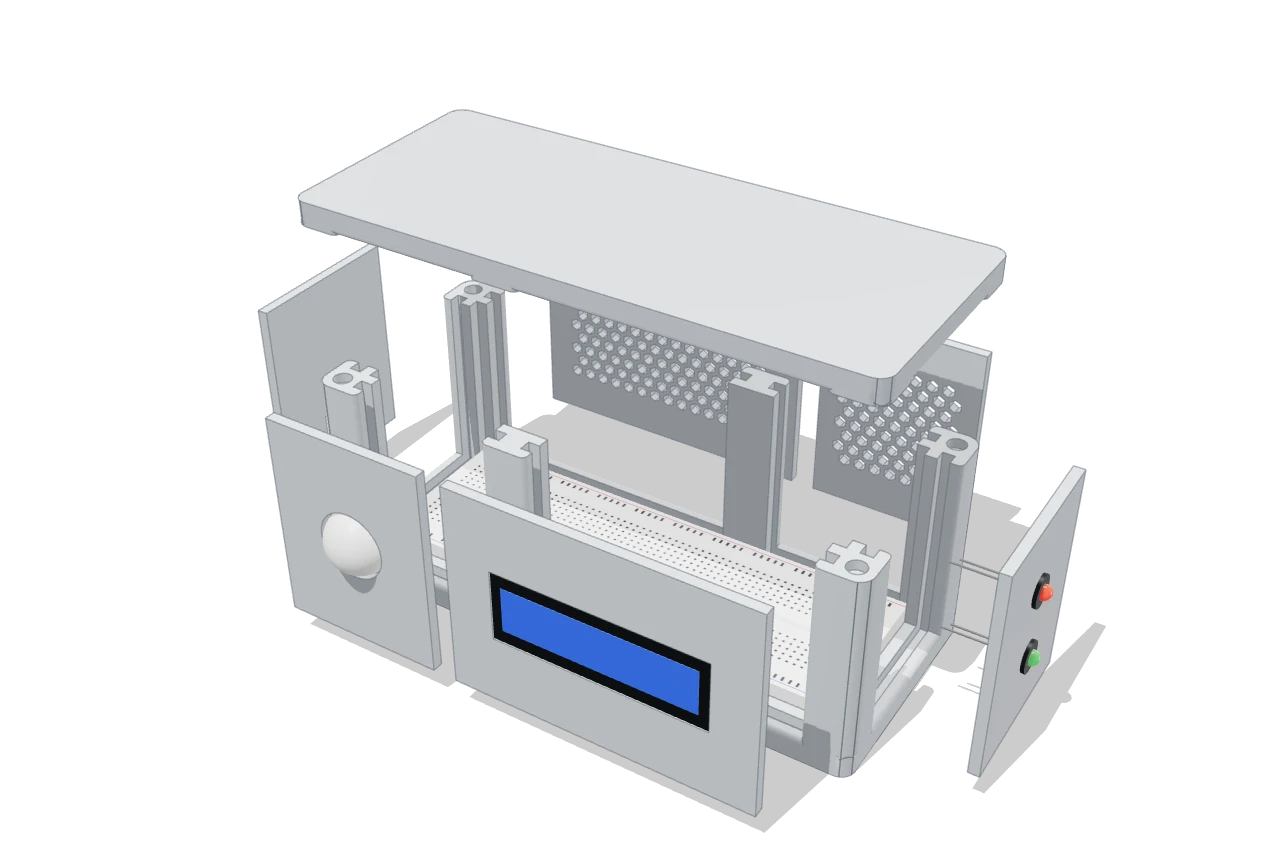

Welche Wand wohin
Vorne Sensor und Display, rechts die LEDs, links der Kabelausgang, hinten die Lüftung.
Display einbauen
LCD 16×2 in die M-Wand vorne rechts – mit vier L-Klammern.
- LCD 16×2 mit I²C bei BerryBase
- 4 gedruckte L-Klammern 2,2 mm

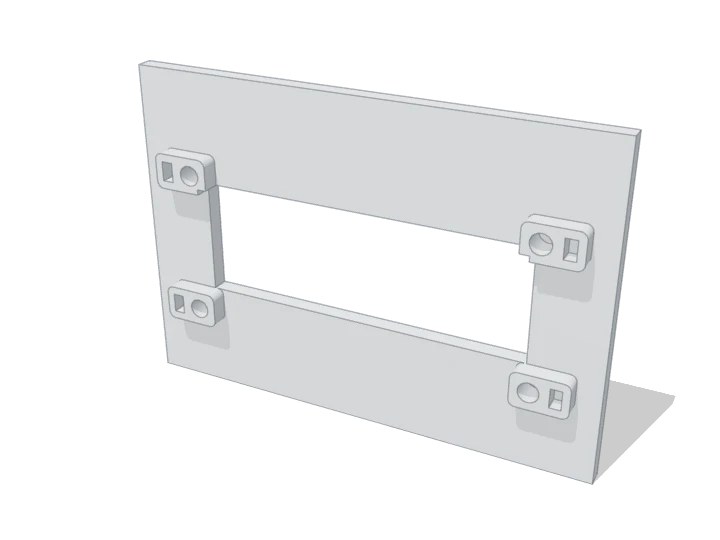

- Wand von innen
Neben den vier Domen sind die Taschen für die Klammern.
- Display einlegen
Das Display von innen ins Fenster legen, die Stiftleiste zeigt zur Seite.
- L-Klammern einstecken
Jede Klammer in ihre Tasche drücken, der Arm liegt auf der Platine. Falsch herum passt sie nicht hinein.
- Fertig

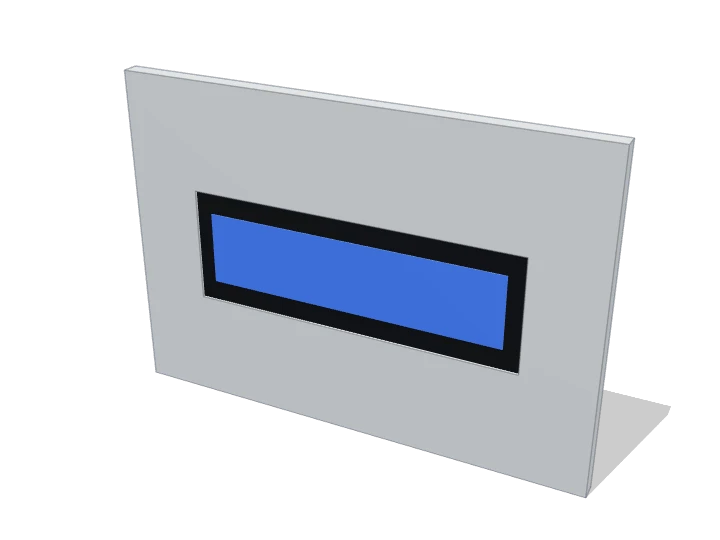

Von außen schaut das Display durch das Fenster.
Lieber geschraubt? Die Wand hat auch Löcher für Einschmelzgewinde M3 – so geht’s mit Gewinde und Schrauben.
Sensor einbauen
Bewegungsmelder HC-SR501 in die S-Wand vorne links – mit zwei L-Klammern.
- Bewegungsmelder HC-SR501 bei BerryBase
- 2 gedruckte L-Klammern 2,2 mm

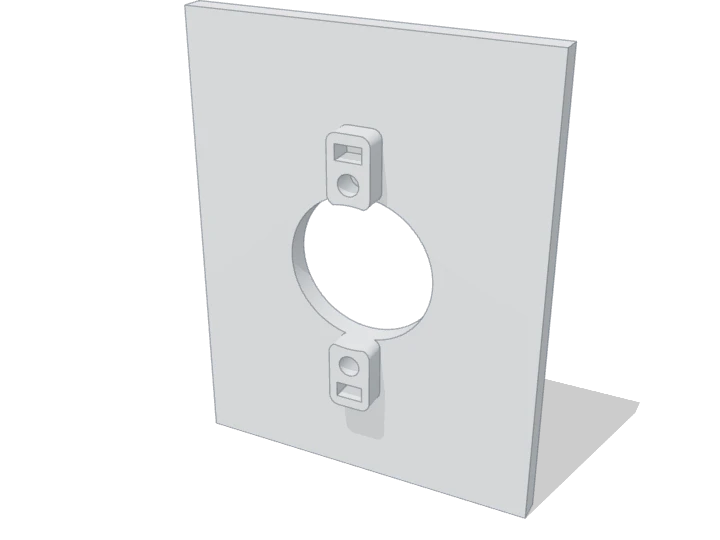

- Wand von innen
An den beiden Domen sind die Taschen für die Klammern.
- Sensor einlegen
Die weiße Kuppel von innen durch das runde Loch stecken.
- L-Klammern einstecken
Beide Klammern in die Taschen drücken – sie halten die Platine an den kurzen Kanten.
- Fertig

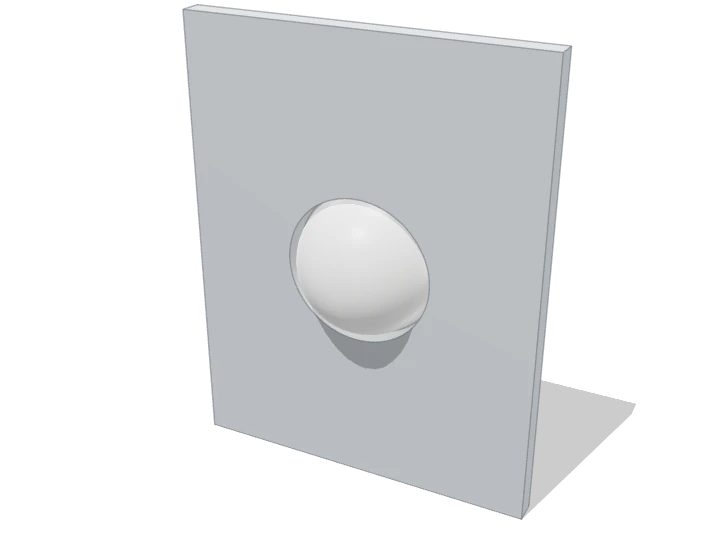

Von außen schaut die Kuppel aus der Wand.
Die zwei Rädchen (Empfindlichkeit, Zeit) und der Steckplatz für den Modus sitzen innen auf der Platine. Du erreichst sie auch später noch – Deckel ab, fertig.
Status-LEDs einbauen
Eine rote und eine grüne LED in die S-Wand rechts.
- LEDs 5 mm (rot und grün) bei BerryBase
- 2 LED-Clips 5 mm bei Amazon
- LEDs in die Clips
Jede LED von hinten in ihren Clip drücken – von vorne passt sie nicht hindurch. Mit etwas Druck, notfalls vorsichtig mit einem Schraubendreher.
- Clips in die Wand

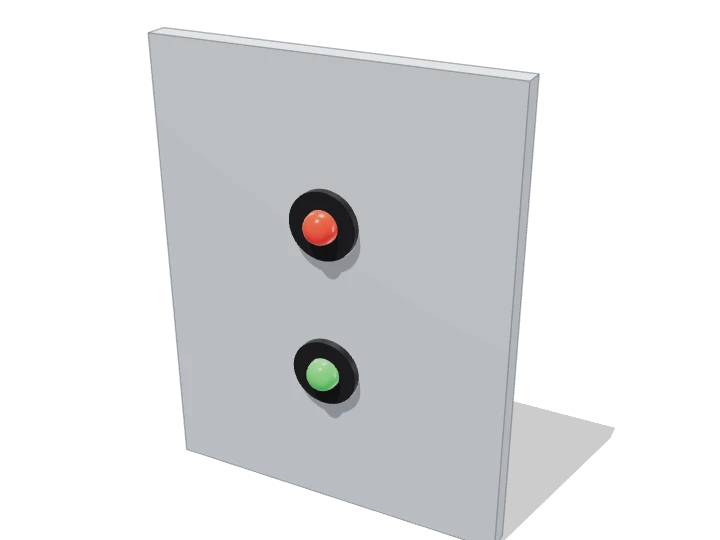

Jeden Clip mitsamt LED von außen in sein Loch drücken, bis er einrastet – so sitzen die LEDs besonders fest. Rot oben, Grün unten – oder wie du magst.

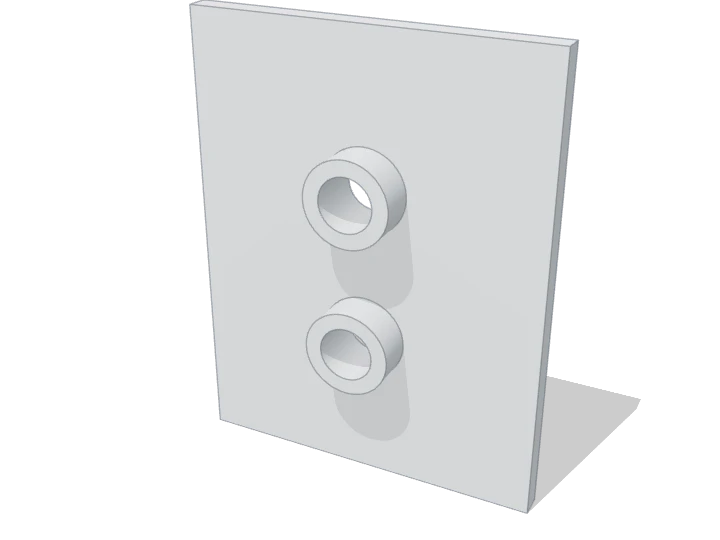

- Von innen
Die Clips sitzen in den Löchern, die Beinchen zeigen nach innen.
Jede LED braucht in deiner Schaltung einen Vorwiderstand (z. B. 220 Ω), sonst geht sie – oder der Pin – kaputt. Das lange Beinchen ist Plus.
Zusammenbauen
Magnete, Breadboard, Wände, Deckel.
- Breadboard 830 Kontakte bei BerryBase mit deiner Schaltung
- 8 Neodym-Magnete 6 × 3 mm bei supermagnete (optional) und Sekundenkleber
- Magnete einkleben
Optional: je ein Magnet mit einem Tropfen Sekundenkleber in die vier Ecksäulen des Bodens und in den Deckel. Auf die Polung achten!
- Breadboard einsetzen
Mit etwas Druck in die Tasche im Boden – es hält von selbst.
- Wände einstecken
Erst die Kabel an Display, Sensor und LEDs anstecken, dann die Wände von oben zwischen die Säulen schieben.
- Deckel aufsetzen
Die Magnete halten ihn – zum Umbauen einfach abheben.

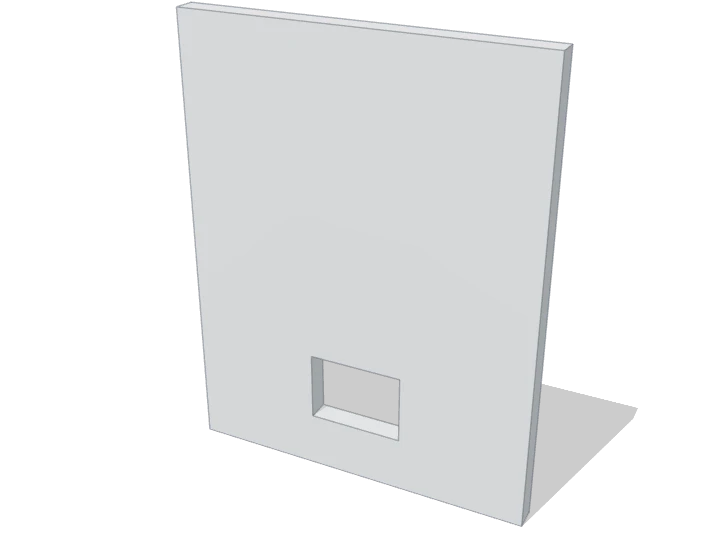

Das USB-Kabel deines Mikrocontrollers läuft durch die Wand links. Steck die Wand zuletzt ein und fädle das Kabel vorher durch die Öffnung.
Fertig!

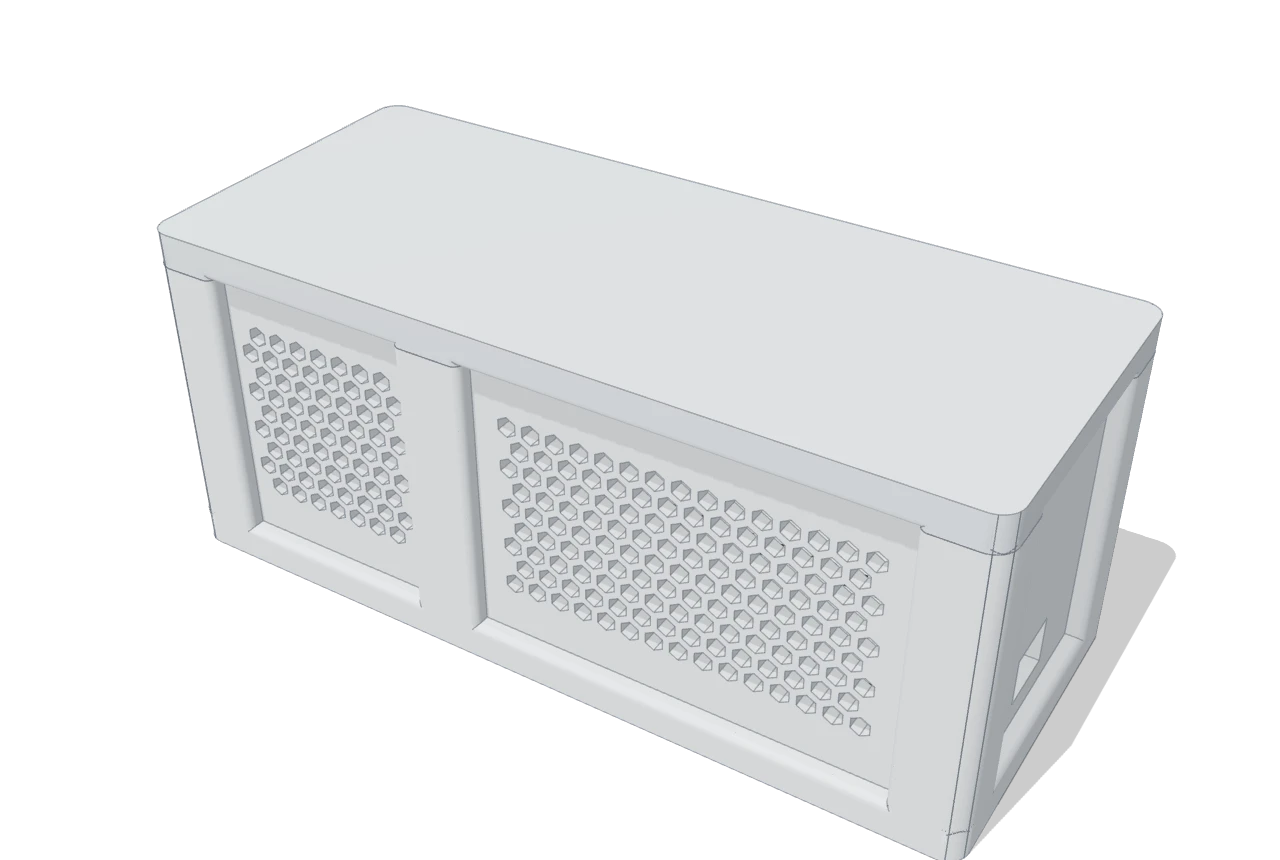

So sieht dein Bewegungsmelder von vorne und von hinten aus.
Welchen Mikrocontroller du nimmst und wie du ihn programmierst, entscheidest du selbst. Display, Sensor und LEDs sind so verbreitet, dass du für alle gängigen Mikrocontroller fertige Beispiele findest. Zum Programmieren musst du das Gehäuse nicht öffnen: Das USB-Kabel kommt links heraus.
Und jetzt?
Tausch einfach eine Wand: Mit Tastern wird daraus ein Besucherzähler mit Reset, mit dem Ultraschallsensor ein Abstandswarner. Alle Wände gibt es im FlexCase-Set.
