Einparkhilfe mit Ampel
Der Ultraschallsensor misst, wie weit dein Auto noch von der Wand entfernt ist, daneben springt die Ampel von Grün über Gelb auf Rot – so siehst du vom Fahrersitz aus sofort, wann Schluss ist. Alle anderen Wände sorgen für frische Luft. Hier siehst du jeden Schritt: welche Teile du druckst, wie die Bauteile an die Wände kommen und wie alles zusammenpasst.
- 8 Druckteile+ 2 Schienen, 4 Klammern
- ca. 15 MinutenZusammenbau
- Ohne Werkzeugnichts löten, nichts schrauben
Das brauchst du
Bauteile
Die Händler sind Beispiele – passende Teile von anderen Händlern funktionieren genauso.
Gehäuse
Alle Teile stammen aus dem Breadboard FlexCase – ein Set für viele Projekte.
Der Boden „Full-Breadboard geteilt“ hat vorne und hinten je zwei Plätze – so passen Ampel und Sensor nebeneinander. Deine Schaltung und deinen Mikrocontroller wählst du selbst: Auf dem Full-Breadboard ist viel Platz, Sensor und LEDs erreichst du mit Jumper-Kabeln (Buchse–Stecker).
FlexCase im ShopTeile drucken
Acht Teile aus dem Set, zwei Halteschienen und vier L-Klammern.
| Datei im Set | Stück | Platz |
|---|---|---|
| Full-Breadboard geteilt (Boden)1) Basis | 1 | Boden |
| Full-Breadboard geteilt (Deckel)1) Basis | 1 | Deckel |
| LEDs 5 mm ×3 (S)3) LEDs 5 mm | 1 | vorne links |
| Ultraschallsensor HC-SR04 (M)9) Ultraschallsensor HC-SR04 | 1 | vorne rechts |
| Halteschiene HC-SR049) Ultraschallsensor HC-SR04 | 2 | halten den Sensor |

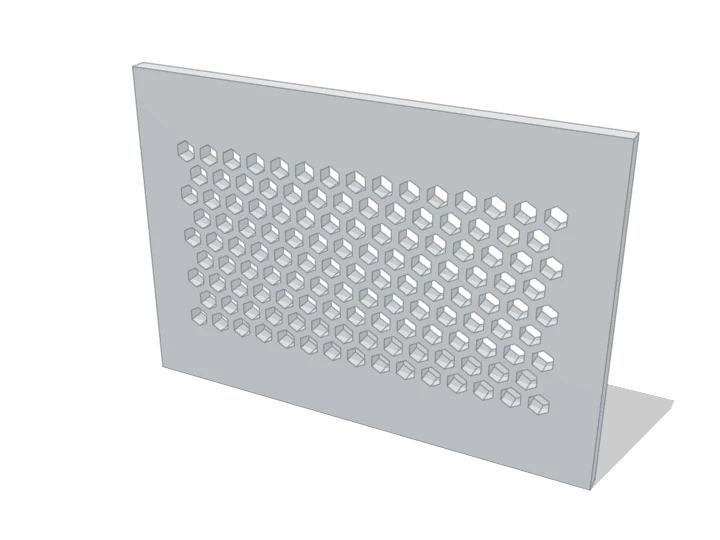

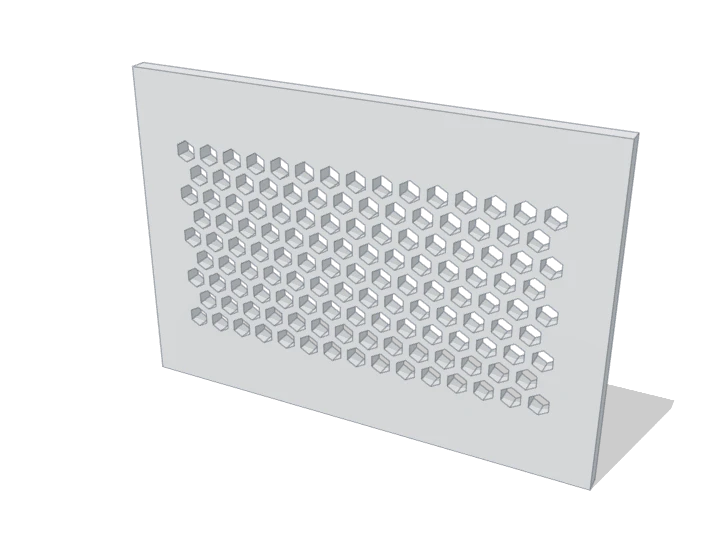

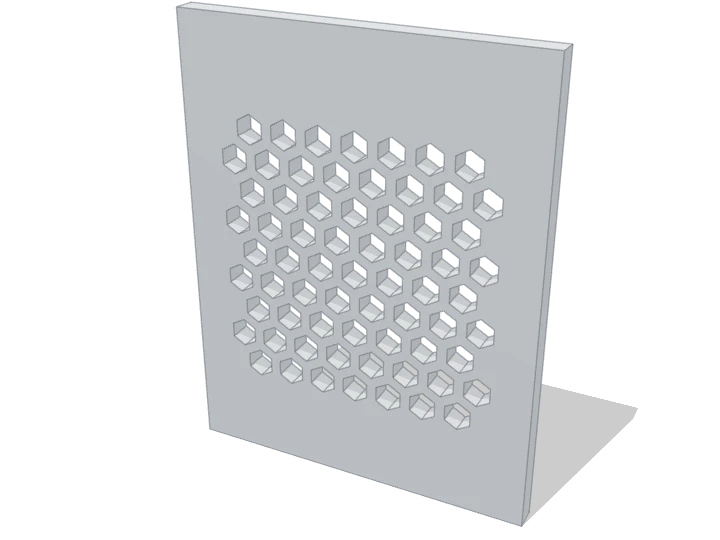

| Lüftung Waben (S)10) Lüftung | 2 | rechts und hinten links |
| Lüftung Waben (M)10) Lüftung | 1 | hinten rechts |

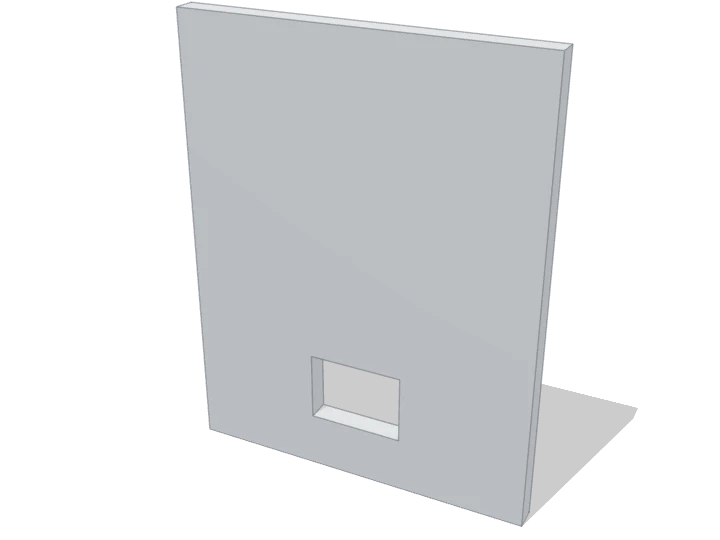

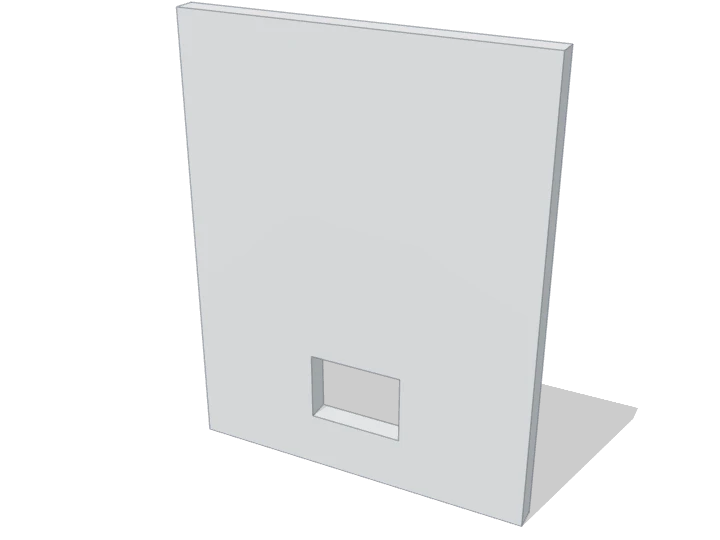

| Kabelausgang USB (S)11) Kabelausgang | 1 | links |
| L-Klammer 2,2 mm (Standard)2) Montage (L-Klammern) | 4 | für den Sensor |

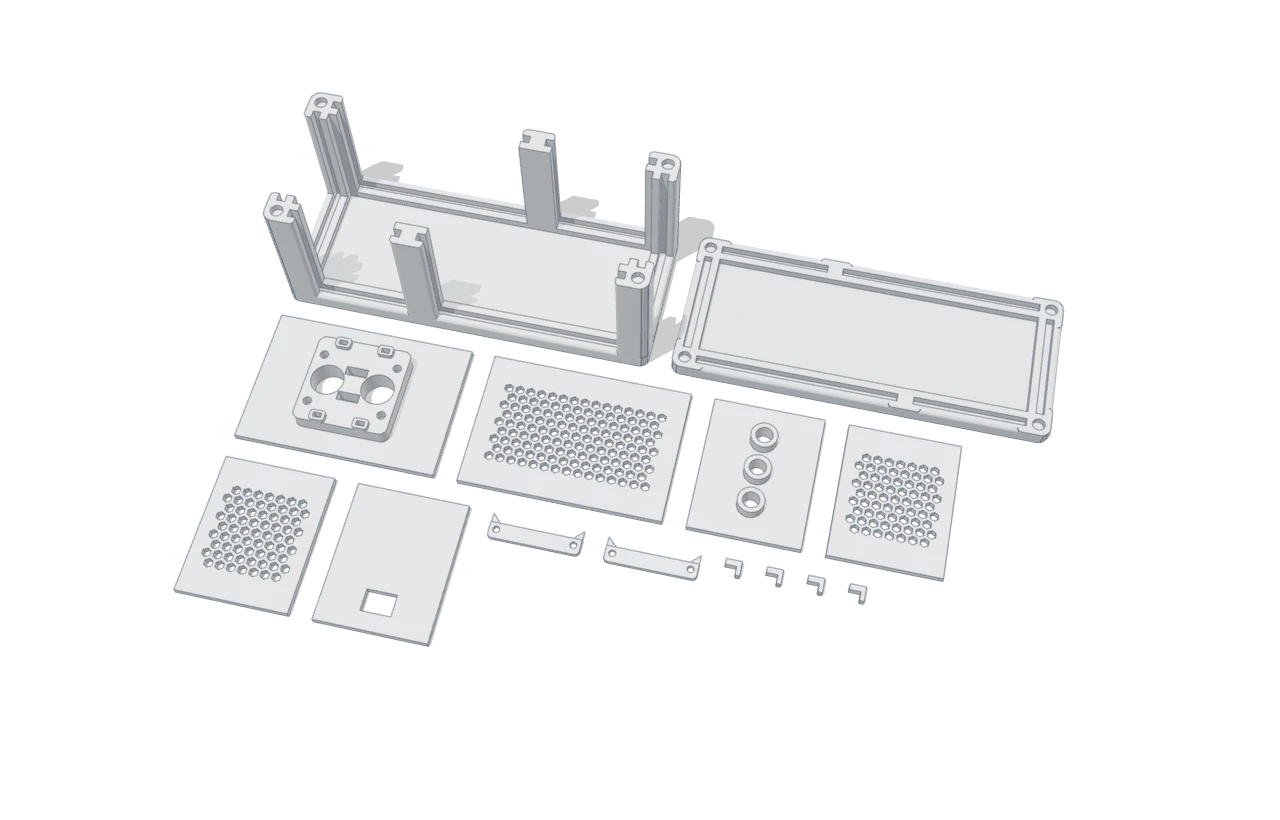

Die Dateien liegen schon so, wie sie gedruckt werden: Wände mit der Außenseite aufs Bett – dann wird die Front schön glatt –, der Deckel umgedreht. Die L-Klammern sind winzig: am besten mit auf die Platte einer Wand legen.
Jeder Drucker druckt etwas anders. Im Ordner „Montage“ liegen die Klammern deshalb in fünf Stärken – welche passt?
Welche Wand wohin

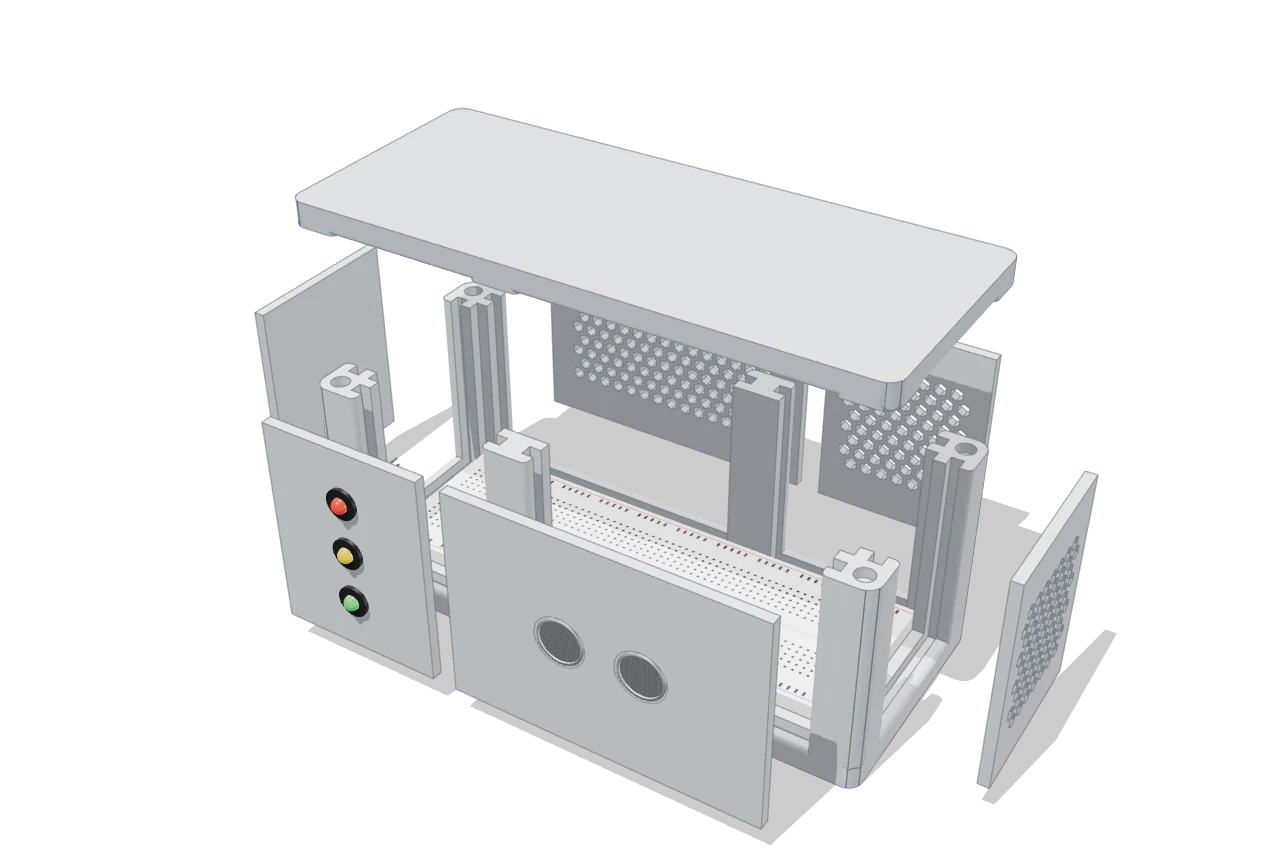

Vorne Ampel und Sensor, links der Kabelausgang, rechts und hinten die Lüftung.

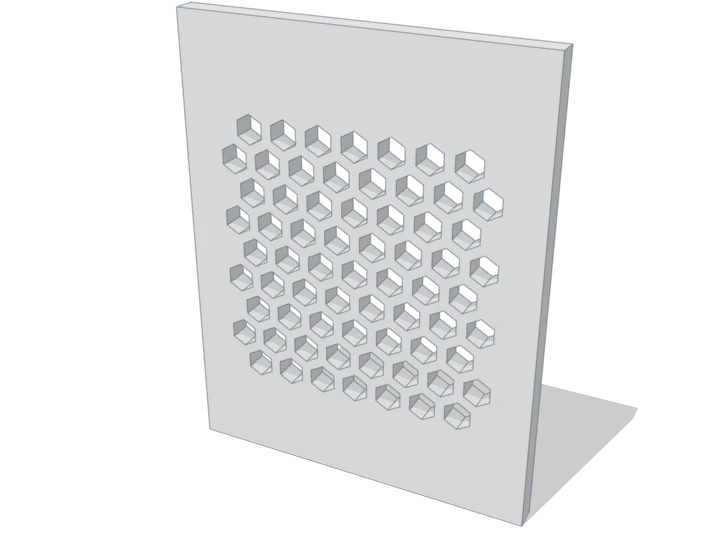

„Hinten links“ und „hinten rechts“ gelten von hinten gesehen: Die kleine Lüftung sitzt hinter der rechten Wand, die große hinter dem Kabelausgang.
Sensor einbauen

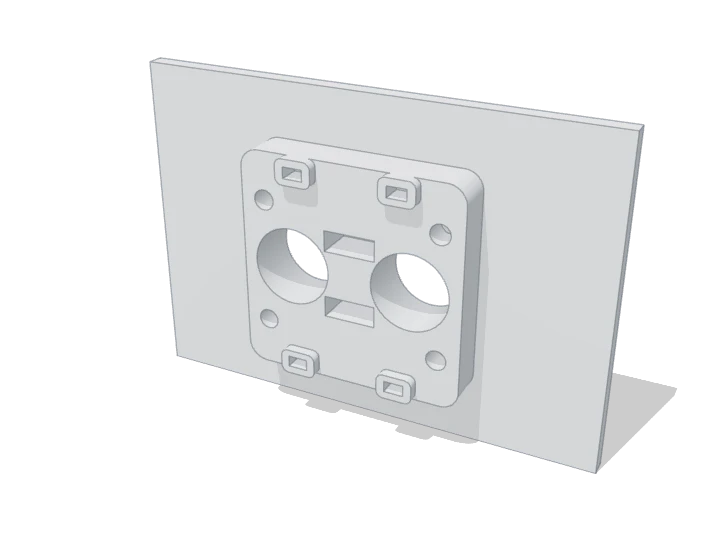

Ultraschallsensor HC-SR04 in die M-Wand vorne rechts – mit zwei Halteschienen und vier L-Klammern.
- Ultraschallsensor HC-SR04 bei BerryBase
- 2 gedruckte Halteschienen HC-SR04
- 4 gedruckte L-Klammern 2,2 mm
- Sensor einlegen
Die Schallwandler schauen durch die beiden Löcher.
- Halteschienen auflegen
Die Schienen auf den Sensor legen, die Dreiecke an den Enden liegen auf der Platine.
- L-Klammern einstecken
Neben jeder Schiene zwei Klammern in die Taschen drücken – ihr Arm drückt die Schiene herunter.
- Fertig

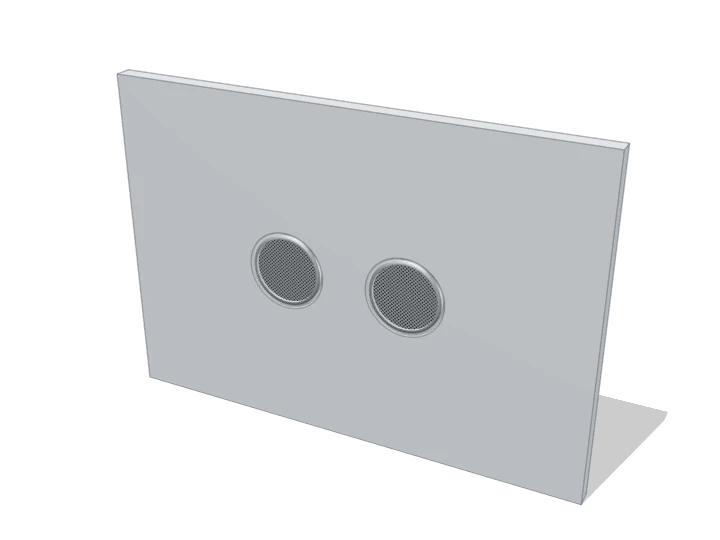

Von außen sitzen die Schallwandler bündig in der Wand.
Der Sockel hat oben und unten eine Aussparung für den Quarz, das kleine silberne Bauteil zwischen den Schallwandlern. Der Sensor passt also in beide Richtungen – leg ihn so ein, dass die Stiftleiste dorthin zeigt, wo deine Kabel herkommen.
Der HC-SR04 läuft mit 5 V und schickt sein Echo-Signal auch mit 5 V zurück. Verträgt dein Mikrocontroller nur 3,3 V (z. B. Raspberry Pi Pico, ESP32), gehört ein Spannungsteiler dazwischen – zum Beispiel 1 kΩ und 2 kΩ.
Lieber geschraubt? Die Wand hat auch Löcher für Einschmelzgewinde M3 – so geht’s mit Gewinde und Schrauben.
Ampel einbauen

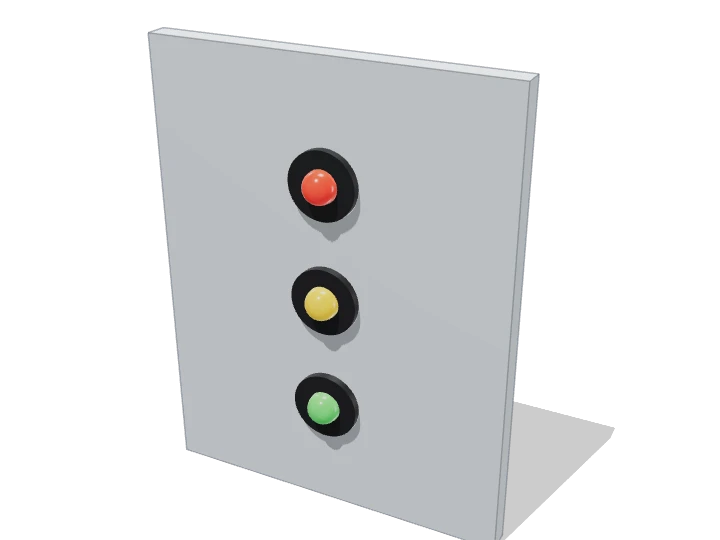

Drei LEDs in die S-Wand vorne links – Rot, Gelb, Grün wie bei einer Ampel.
- LEDs 5 mm (rot, gelb und grün) bei BerryBase
- 3 LED-Clips 5 mm bei Amazon
- LEDs in die Clips
Jede LED von hinten in ihren Clip drücken – von vorne passt sie nicht hindurch. Mit etwas Druck, notfalls vorsichtig mit einem Schraubendreher.
- Clips in die Wand
Jeden Clip mitsamt LED von außen in sein Loch drücken, bis er einrastet – so sitzen die LEDs besonders fest. Rot oben, Gelb in der Mitte, Grün unten – oder wie du magst.
- Von innen

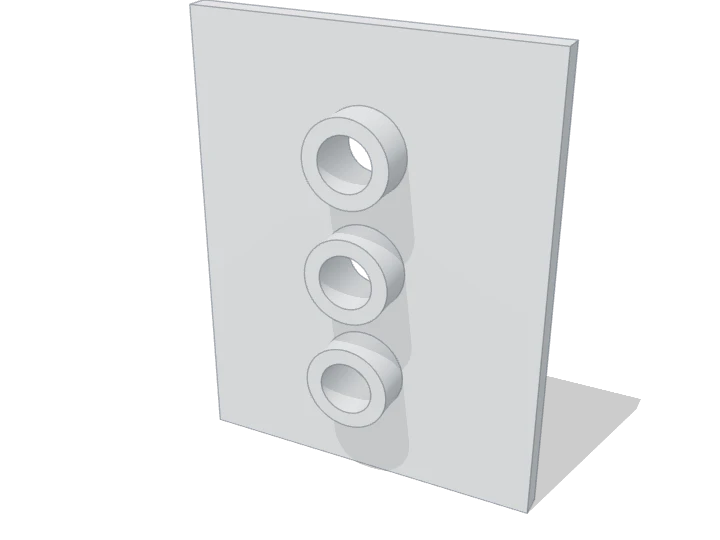

Die Clips sitzen in den Löchern, die Beinchen zeigen nach innen.
Jede LED braucht in deiner Schaltung einen Vorwiderstand (z. B. 220 Ω), sonst geht sie – oder der Pin – kaputt. Das lange Beinchen ist Plus.
Zusammenbauen
Magnete, Breadboard, Wände, Deckel.
- Breadboard 830 Kontakte bei BerryBase mit deiner Schaltung
- 8 Neodym-Magnete 6 × 3 mm bei supermagnete (optional) und Sekundenkleber
- Magnete einkleben
Optional: je ein Magnet mit einem Tropfen Sekundenkleber in die vier Ecksäulen des Bodens und in den Deckel. Auf die Polung achten!
- Breadboard einsetzen
Mit etwas Druck in die Tasche im Boden – es hält von selbst.
- Wände einstecken
Erst die Kabel an Sensor und Ampel anstecken, dann die Wände von oben zwischen die Säulen schieben.
- Deckel aufsetzen
Die Magnete halten ihn – zum Umbauen einfach abheben.
Das USB-Kabel deines Mikrocontrollers läuft durch die Wand links. Steck die Wand zuletzt ein und fädle das Kabel vorher durch die Öffnung.
Fertig!

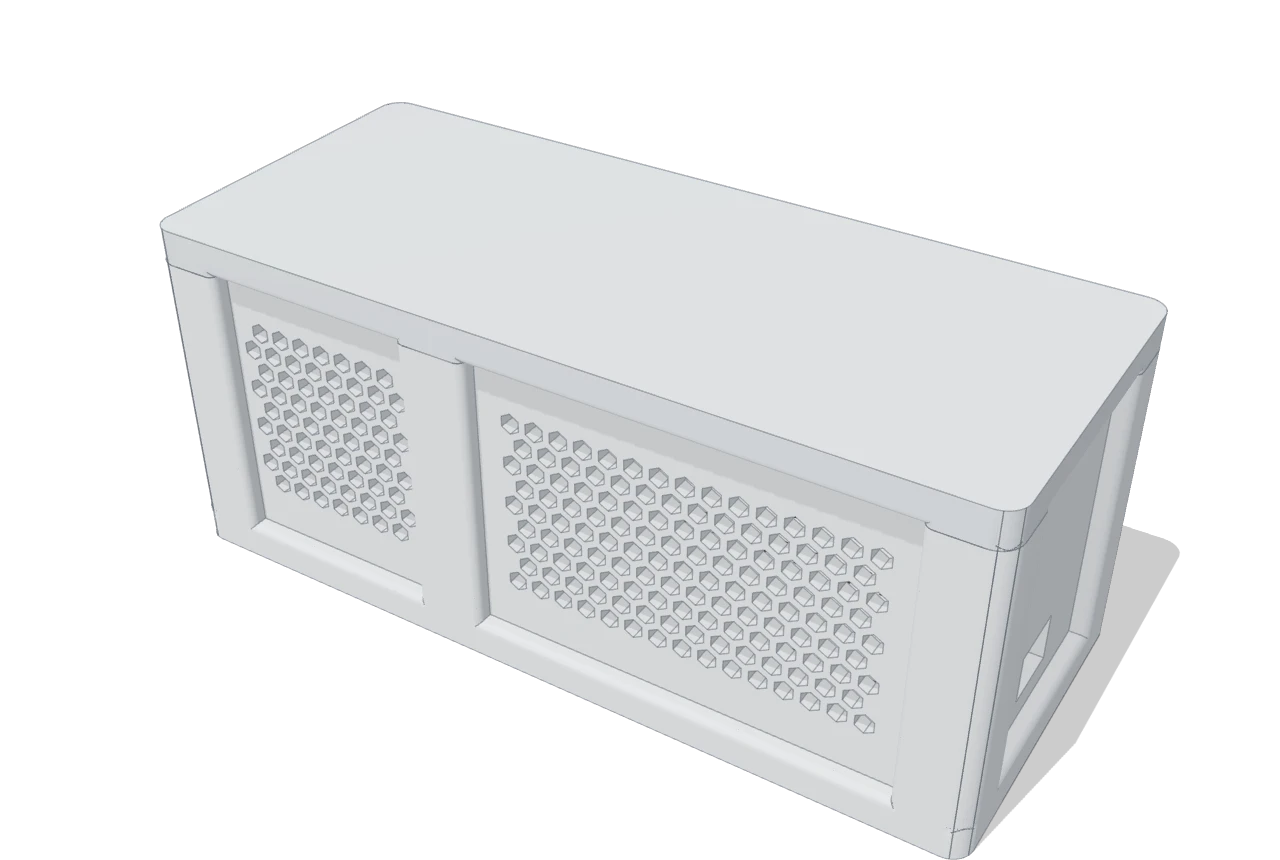

So sieht deine Einparkhilfe von vorne und von hinten aus.
Häng oder stell das Gehäuse an die Wand vor dem Auto, auf Höhe der Stoßstange – Sensor und Ampel schauen zum Auto. Der Sensor misst ungefähr von 2 cm bis 4 m.
Welchen Mikrocontroller du nimmst und wie du ihn programmierst, entscheidest du selbst. Ultraschallsensor und LEDs sind so verbreitet, dass du für alle gängigen Mikrocontroller fertige Beispiele findest. Zum Programmieren musst du das Gehäuse nicht öffnen: Das USB-Kabel kommt links heraus.
Und jetzt?
Tausch einfach eine Wand: Mit dem Bewegungsmelder statt des Ultraschallsensors wird daraus eine Alarmanlage, mit dem kleinen Ultraschallsensor (S) und einem Display (M) ein Abstandsmesser für den Schreibtisch. Alle Wände gibt es im FlexCase-Set.
